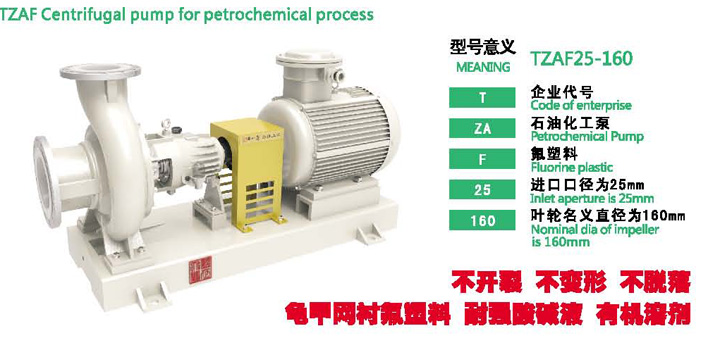

TZAF石油化工流程襯氟離心泵，按照API610和VDMA24297規范而設計、生產的產品。泵體為腳支撐。單吸徑向葉輪，軸向吸入，徑向排除。
根據使用條件，采用前、后口環及平衡孔進行水力平衡。用單端面或者雙端面機械密封。并配有冷卻、沖洗或密封液系統。
產品優點：
TZAF石油化工流程襯氟離心泵是采用的標準管路按API610規范設計。適用于長期輸送任意濃度的強酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體采用碳鋼外殼內襯聚全氟乙丙烯（FEP）及過流部件全部用塑料合金（PTFE、FEP）制成，集多種塑料泵之優點，具有耐腐蝕性強、耐磨性好、機械強度高、不老化、無毒素分解特點。該泵具有耐腐、耐磨、耐高溫、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
1.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。氟塑料（PTFE、FEP、PFA）是當今世界最優秀耐腐蝕材料（俗稱：塑料王），可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
2.泵體和軸承架用中間連接段連接。根據不同的工況條件，中間連接段可采用不同的材質，避免輸送強腐蝕介質時軸承架、軸承嚴重腐蝕。同時中間連接段設有水冷腔，通冷卻循環水，阻隔高溫介質將高溫傳到軸承上。
3.葉輪可用閉式、半開式、開式三種。可輸送清潔，含顆粒，含少量氣體介質。也可輸送高溫、低溫、強腐蝕介質。葉輪設有平衡孔加耐腐環，平衡軸向力。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
4.密封形式可采用單、雙端面機械密封，集裝式單端面機械密封。對磨的密封面可選配：碳化硅、無壓燒結碳化硅、陶瓷、四氟等材料，以達到輸送各種介質的要求，保證了機封的使用壽命。根據不同情況和用戶對冷卻與沖洗要求，密封可按API682設計規范從案中選用。
5.軸承架設計有空冷散熱片、風冷風扇三種形式，用戶可根據使用工況選用。軸承由油環從油箱里濺稀油潤滑。油箱內的油由水冷腔的水冷卻，軸承內的熱由冷水帶走，以保證軸承隨時處于正常工作狀態
產品用途：
可輸送各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸溶液；各種溫度和濃度的氫氧化鈉和碳酸鈉等堿性溶液；各種鹽溶液；各種液態石油化工產品、有機化合物以及其它有腐蝕性的液體。該型泵適用于煉油廠、石油化學工業煤加工工程、低溫工程、造紙業、制糖業、供水廠、海水淡化廠、發電廠、環保工程和船舶業等輸送腐蝕性液體，尤其適用于強酸堿、有機容劑和貴重液體的輸送。
。
性能范圍：
口徑：25～300mm，流量：5.5～2600m3/h，揚程：16～200m，
工作壓力：2.5 MPa
工作溫度：-30℃～ +180℃
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉。 |
