產品概述
IHH系列化工流程泵是取代IH型化工流程泵的更新換代產品。該系列產品性能參數和安裝尺寸與IH型泵相同，產品執行GB/T5662《軸向吸入離心泵（16bar）標記、性能和尺寸》標準。
IHH型泵吸收了XA型泵懸架的外觀設計并在泵體上設計了加強筋，使該泵型外形美觀、運行安全、可靠、使用壽命長。
IHH型泵懸架部件：五懸架覆蓋全系列,保證了交貨的快捷和少的庫存。
IHH型泵軸封形式：根據用戶需要可分別選用填料密封、單端面非平衡機封、單端面平衡機封、單端面背靠背非平衡型機封、雙端面非平衡型機封、雙端面平衡機封。密封安全、可靠，使用壽命長。泵體、葉輪采用蠟模精密鑄造，效率比IH高，外觀質量更好。
聯軸器為直聯式。有的用戶要求加長聯軸器，可作特殊處理，單獨設計焊接底座。
IHH半開式葉輪是在IHH系列產品的基礎上改進而成。葉輪用開式結構，加強了對含固體顆粒的輸送能力，不易堵塞，性能參數和安裝尺寸與IHH相同。
用 途
主要用于石油、化工、合成纖維、電站、冶金、食品及醫藥等工業部門輸送不含懸浮顆粒的腐蝕性或不允許污染的介質。
工作條件
介質溫度：-20℃<T<+105℃；
流量：Q=3.1~1000（m3/h)； 揚程H=3.1~132.5(m)；
轉速=1450r/min~2900r/min；
泵的旋轉方向：由電動機方向往泵看為順時針方向旋轉。

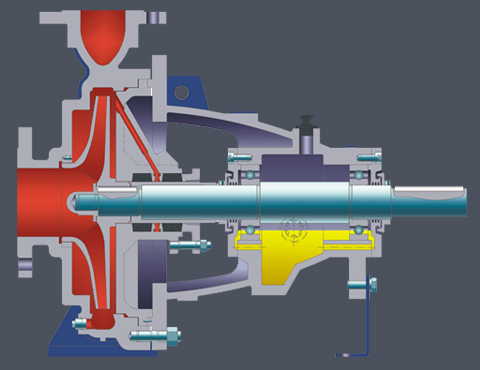

結構圖 |
