概述
CQB-F氟塑料磁力泵，是本單位近幾年開發的新產品，并引進國外先進技術，受用聚偏二氟乙稀制造，該材料是目前世界上最優秀的耐腐蝕材料之一，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化、無毒素分解等優點。可廣泛用于化工、制藥、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。
CQB-F氟塑料磁力泵設計獨特，無需機械軸封，絕對不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養極為方便。
CQB-F氟塑料磁力泵基本參數及技術性能符合JB/T7742-95《小型磁力傳動離心泵》標準要求。

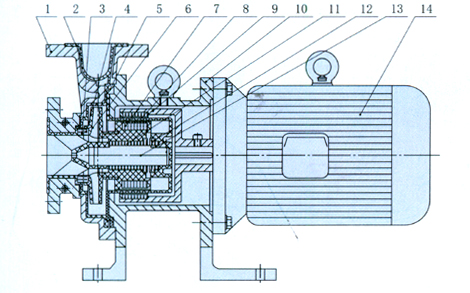

結構圖
1 泵殼 2 泵殼襯里 3 動環 4 靜環 5 密封圈 6 葉輪 7 內磁鋼總成 8 隔離套
9 外磁鋼總成 10 聯接架 11 軸承 12 止推軸承 13 軸 14 電機
性能參數表
| 型號 |
口徑(mm) |
流量
(m3/h) |
揚程
(m) |
汽蝕余量
(NPSH)r (m) |
功率
(kw) |
轉速
(r/min) |
效率(%) |
電壓(v) |
| 進口 |
出口 |
| CQB15-10-85F |
15 |
10 |
1.8 |
8 |
6.0 |
0.12 |
2800 |
15 |
220/380 |
| CQB20-15-105F |
20 |
15 |
3 |
12 |
6.0 |
0.37 |
2800 |
19 |
220/380 |
| CQB32-25-125F |
32 |
25 |
3.2 |
20 |
5.0 |
0.75 |
2900 |
26 |
380 |
| CQB40-32-115F |
40 |
32 |
6.3 |
15 |
6.0 |
0.75 |
2900 |
35 |
380 |
| CQB40-32-145F |
40 |
32 |
6.3 |
25 |
5.0 |
1.5 |
2900 |
29 |
380 |
| CQB50-40-125F |
50 |
40 |
12.5 |
20 |
3.5 |
2.2 |
2900 |
41 |
380 |
| CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3.5 |
3 |
2900 |
39 |
380 |
| CQB65-50-125F |
65 |
50 |
25 |
20 |
4.0 |
3 |
2900 |
47 |
380 |
| CQB65-50-160F |
65 |
50 |
25 |
32 |
4.0 |
5.5 |
2900 |
46 |
380 |
| CQB80-65-125F |
80 |
65 |
50 |
20 |
4.0 |
7.5 |
2900 |
54 |
380 |
| CQB80-65-160F |
80 |
65 |
50 |
32 |
4.0 |
11 |
2900 |
52 |
380 |
| CQB100-80-125F |
100 |
80 |
100 |
20 |
4.0 |
11 |
2900 |
55 |
380 |
| CQB100-80-160F |
100 |
80 |
100 |
32 |
4.0 |
18.5 |
2900 |
56 |
380 |
注:表中型號從CQB20-14-100F到CQB100-80-160F均可配防爆電機。 |
