一、產品概述

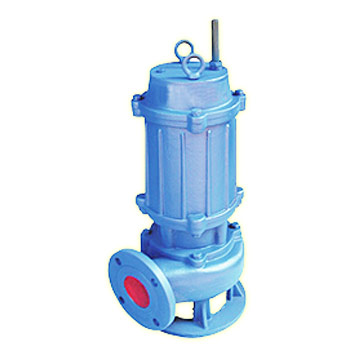

WQ潛水式排污泵主要部件由葉輪、泵體、底座潛水電機組成。水泵和電機是同一根軸，由于水泵位于整個排污泵最下端，它能最大限度抽吸地面積余污水。葉輪為雙流道設計，大大的提高了污物的過流能力，能有效的通過直徑為泵口徑50%的固體顆粒。產品執行Q/TBJW2-2003《污水污物潛水電泵》標準。
二、產品特點
1、電纜耐用、防水：耐污重型橡套軟電纜，樹脂灌注，壓緊固定，絕無拉松，長久可靠。
2、雙重密封、雙重防護：兩重機封串聯配置，真正實現雙重保護，確保電機安全。
3、多道檢測，多道保護：油水探頭，浮子開關，均能實時檢測，并能實現報警、停機、保留故障信號等功能，使?jié)撍姍C安全可靠。
4、過流能力強：雙流道設計，確保泵運行效率高且無堵塞。
5、維修方便：采用雙導軌的耦合裝置，使泵起降時無需水下操作，維護便捷，省時省工。
三、工作條件
流量范圍：2～1500m 3 /h
揚程范圍：3～45m
轉速n：970～2900r/min
環境溫度T：≤+40℃
介質溫度：－15℃～+60℃
介質密度：≤1.3X10 3 kg/m 3
介質PH值范圍：5～9
系統最高工作壓力：≤0.6Mpa
四、產品用途
1、城市污水處理廠排放系統。 2、住宅區的污水排放站。
3、地鐵、地下室、人防系統排水站。 4、市政工程、建筑工地中稀泥漿的排放。
5、養殖場污水排放及農村農田灌溉。 6、自來水廠的給水裝置。
7、礦山勘控及水處理設備配套。 8、水利工程給水、排水。
五、結構圖
|
