一、產品概述
XBD(Ⅲ)立式單級消防泵是我公司在原有DFG型立式單級離心泵基礎上按GB6245-1998《消防泵性能要求與試驗方法》標準要求改進而成。主要用于消防栓供水、噴淋系統供水、其它消防系統供水、其它場合清潔液體的輸送。
二、產品特點
1、高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效 的水力形線，提高了泵的效率。
2、運行平穩，安全可靠：電機和水泵同軸直聯、同心度高，運行平穩，安全可靠。
3、不銹鋼軸套：軸的機封位置是相對易被銹蝕之處，直聯式泵軸一旦被銹蝕，易造成機封密封失效。CJL泵此處采用鑲配不銹鋼軸套，避免銹蝕發生，提高了軸壽命，降低了運行維護成本。
4、軸承：泵所配電機中的軸承勻采用封閉式軸承，正常使用時，免電機軸承的維護與保養。
5、機封密封：采用不銹鋼碳化硅、氟橡膠等材料制成。平衡式耐高溫、耐高壓，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
三、產品用途
該系列產品可分為CJL立式清水泵，CJLR立式熱水泵，CJLH立式化工泵，CJLY立式管道油泵，CJLD立式低轉速清水泵。
CJL泵適用于工業和城市給排水，高層建筑增壓送水，消防增壓，遠距離輸水，暖通制冷循環，各種給水設備，鍋爐的配套使用，供輸送清水或物理，化學性質類擬于清水的其它液體之用，介質溫度T≤80℃。
CJR泵適用于冶金、化工、紡織、造紙以及飯店、浴室、鍋爐熱水增壓循環和城市住房采暖循環等場合，介質溫度T≤120℃。
CJH泵輸送有腐蝕性液體，溫度T≤120℃。
CJY泵輸送油類或易燃、易爆液體，如柴油、汽油、煤油等。
CJLD泵適用于要求噪音低的場合，溫度T≤100℃。
四、工作條件
流量：0.56～300L/s
額定壓力：0.05～1.3MPa
系統最大工作壓力：≤1.6MPa
工作溫度：-15℃～+105℃
配套電機：絕緣等級：B級或F級 防護等級：IP44或IP54
環境溫度：≤+40℃
電機類型：Y或Y2

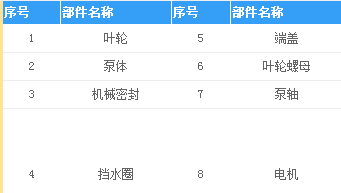

五、結構圖

|
